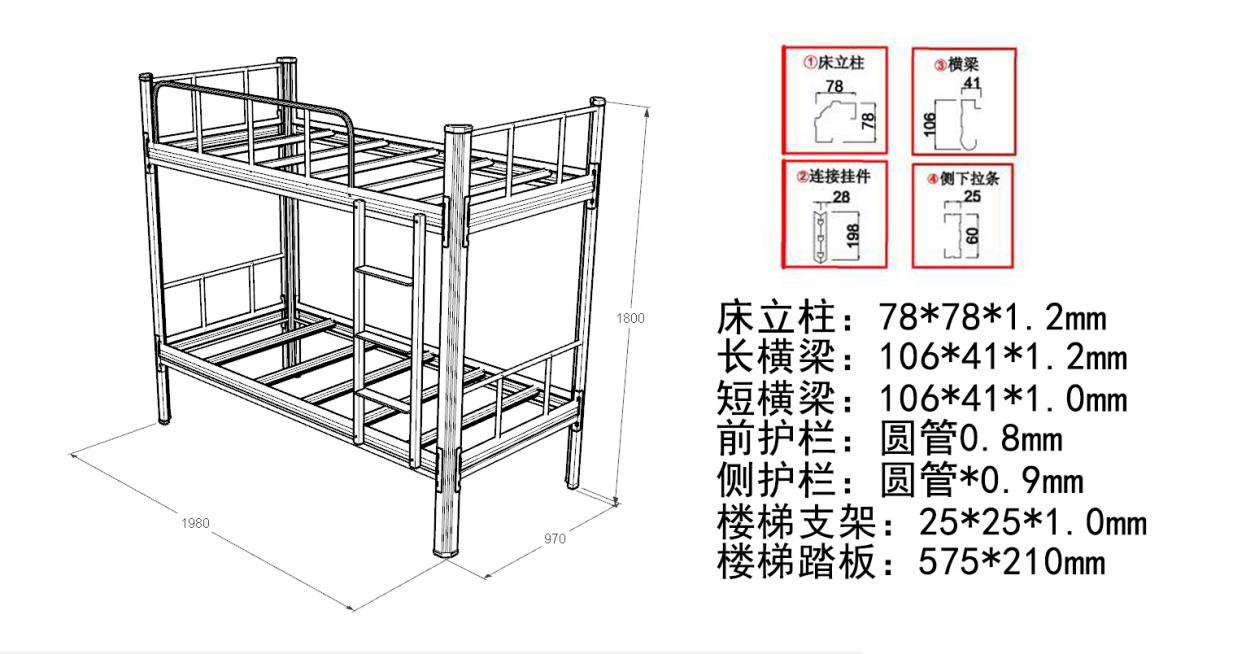

宿舍上下鋪鐵床帶床底柜尺寸及示意圖如下：

上下床尺寸：W1980×D980×H1930(mm)

床的各部位尺寸及安全要求符合(GB10000-88)標準。尺寸要求：安全欄板缺口長：500~600 mm ；扶梯凈寬：≥300mm，扶梯梯蹬凈間距：300~340 mm；梯蹬表面帶防滑；

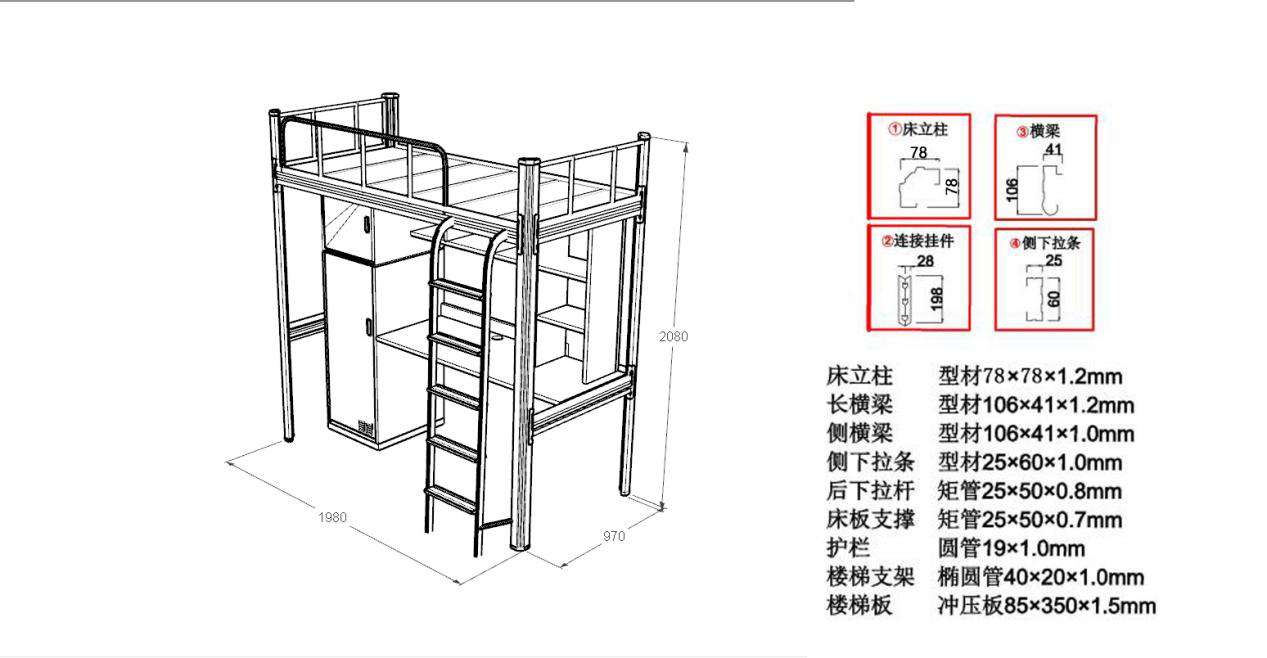

辦公桌+書架：1200*600*1690選用優質國標上海寶鋼書桌臺面厚度為1.0mm，書柜0.8mm經激光切割下料數控折彎全自動焊接成形；外表除油、除銹、水基脫脂、水基中和等加工工序之后進行樹脂粉沫涂料，再經過200℃高溫固化制作成。

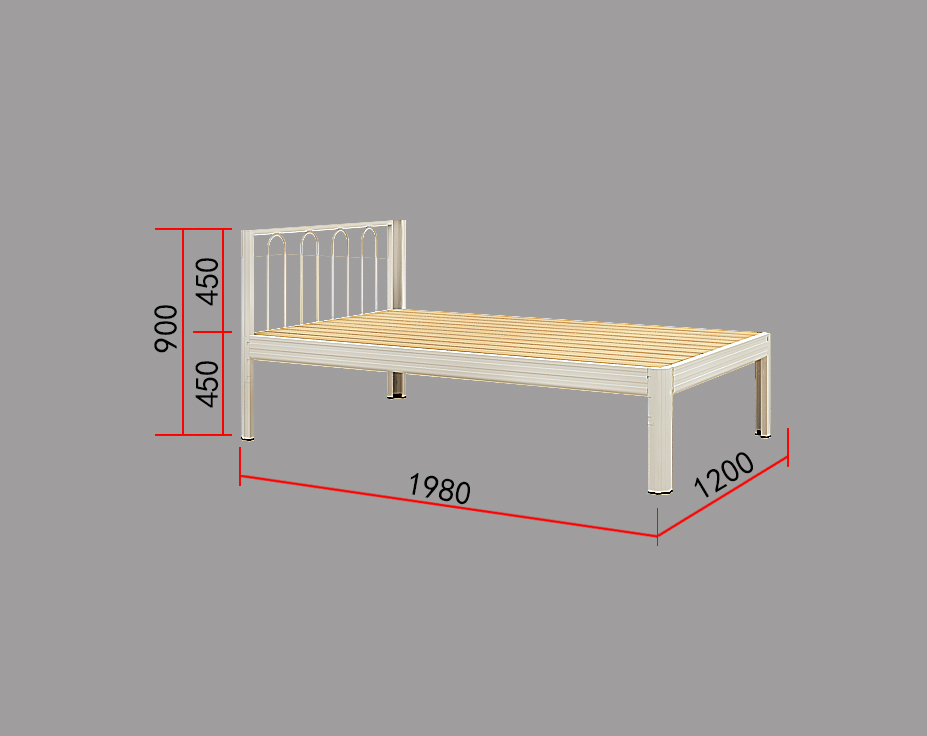

宿舍單層鐵床的尺寸及示意圖如下：

鐵床部份的材質：（規格Ｗ1980*Ｄ1200*Ｈ900ｍｍ）

這類宿舍單層鐵床的一個特別之處就是床板，其采用了杉木為板材，木板條寬度為80-90mm，厚度為15mm，板條之間間隙不得大于20mm，床板橫襯均勻分布4根，其規格為30*40毫米，通常會要求為床板制作的表面進行刨光，板條做成圓角進行處理。

宿舍連體上下鋪鐵床尺寸及示意圖如下：

尺寸：W4460×D970×H2080(mm)

上面就是今天給大家講的關于宿舍上下鋪鐵床尺寸示意圖的全部?jī)?nèi)容，這也是我們?cè)O(shè)計師細心制作的成果，也為我們提供了生產的參考圖形。
